Серийно изготавливаемый газоанализатор предназначен для персональной безопасности людей, работающих в условиях вероятной загазованности и применяется для одновременного измерения массовых концентраций от одного до двух (два канала измерения) токсичных, горючих газов, а также объёмной доли кислорода (избыток/дефицит O2) в воздухе рабочей зоны с выдачей звукового оповещения и цифрового отображения концентрации измеряемых газов при превышении установленных порогов сигнализации.

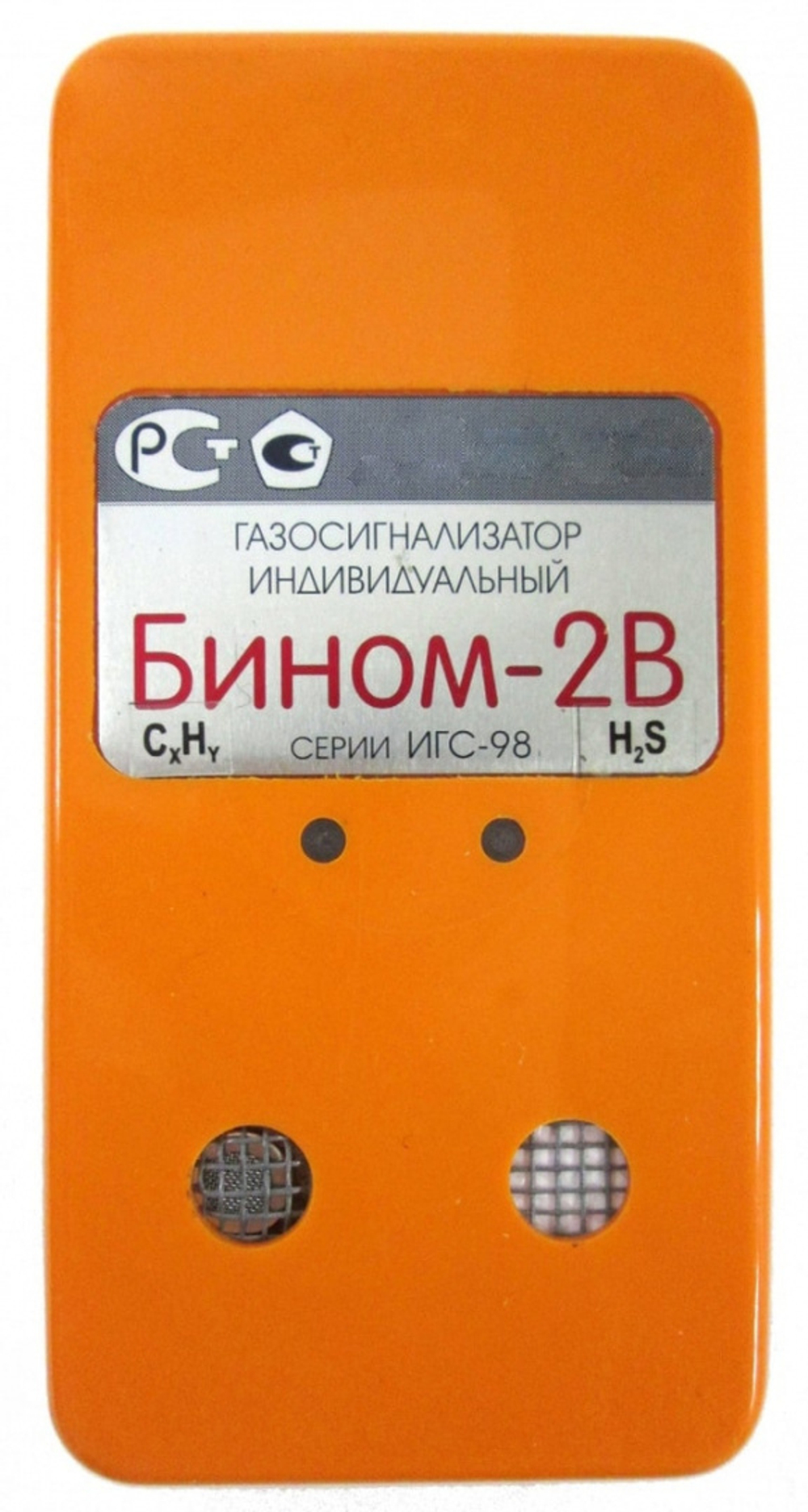

Конструктивно газосигнализатор Бином-2В (децимальный номер ФГИМ.413415.021) выполнен в моноблочном прямоугольном пластмассовом корпусе во взрывозащищённом исполнении (маркировка взрывозащиты: 1Ex ib IIB+H2 T4 Gb X) и представляет собой персональный портативный двухкомпонентный (до 2 газов одновременно) газоанализатор с диффузионным пробоотбором с автономным питанием от аккумулятора.
Газоанализатор входит в серию газосигнализаторов серии ИГС-98.
Описание конструкции газосигнализатора:

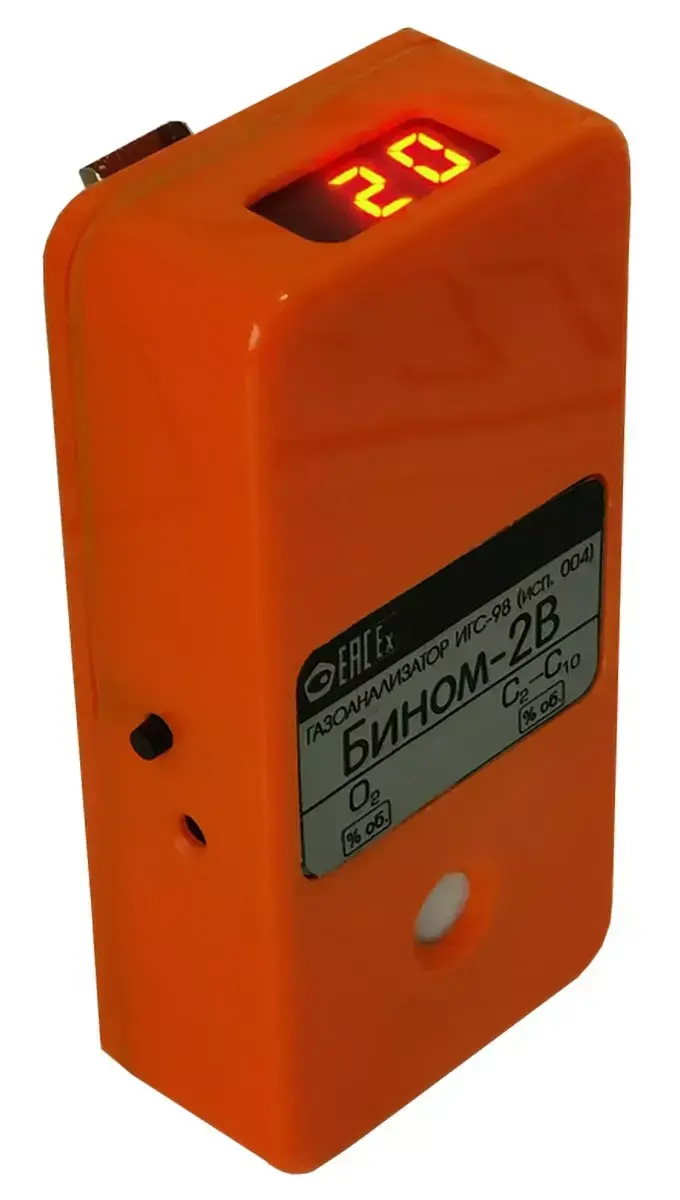

На левой боковой стенке прибора размещены выходное отверстие излучателя звука и кнопка включения/выключения газоанализатора. На правой боковой стенке размещён разъём для зарядки АКБ. На верхней стенке находится цифровой дисплей. На задней крышке расположена клипса для крепления прибора к одежде. На лицевой стенке расположено отверстие для доступа газовоздушной смеси к чувствительному сенсору (ячейке).
Аналогами данного газоанализатора являются: ОКА-92МТ (персональный), СИГНАЛ-4, Лидер 04, МУЛЬТИГАЗСЕНС-М2, СЕАН-П, Сенсон-В.
Газоанализатор Бином-2В (исп. 004) серии ИГС-98 соответствует требованиям технических условий ТУ26.51.53-002-07518800-2018.
Газоанализаторы допущены к применению в Российской Федерации и имеют сертификат об утверждении типа средств измерений, выданный Госстандартом России, внесены в Государственный реестр средств измерений России и поставляется Покупателю с обязательной свежей первичной поверкой. Межповерочный интервал – 1 год.
Г/с Бином-2В изготавливается под каждого Заказчика в зависимости от необходимых измеряемых газов.
На газоанализатор имеются разрешительные документы:
- свидетельство об утверждении типа средств измерений;
- сертификат соответствия требованиям Технического регламента Таможенного союза “О безопасности оборудования для работы во взрывоопасных средах” (ТР ТС 012/2011);
- уведомление о деятельности, зарегистрированное в Реестре уведомлений по производству эталонов единиц величин, стандартных образцов и средств измерений «Федерального агентства по техническому регулированию и метрологии».
Области применения:
- персональный анализ воздуха рабочей зоны;
- энергетическая промышленность;
- металлургическая промышленность;
- нефтегазовая промышленность;
- ЖКХ;
- службы водоканалов;
- газоперерабатывающие предприятия;
- нефтеперерабатывающие заводы (НПЗ);
- другие отрасли промышленности, где необходимо измерять токсичные и взрывоопасные газы, а также уровень кислорода.
Диапазоны измерений и измеряемые газы (любое сочетание газов из таблицы – от 1 до 2 газов)
| Определяемый компонент | Диапазон измерения | Участок диапазона измерений | Пределы допускаемой основной погрешности, % | Время установления показаний T0,9, с, не более | Группа газов | |
| приведённой | относительной | |||||
| диоксид азота (NO2) | 0,01 - 10, мг/м3 | 0,01 - 1, мг/м3 | 25 | 60 | 2 | |
| 1 - 10, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 2, мг/м3 | 15 | 50 | 1 | ||
| 2 - 32, мг/м3 | 15 | |||||
| 1 - 320, мг/м3 | 1 - 10, мг/м3 | 15 | 40 | 2 | ||
| 10 - 320, мг/м3 | 15 | |||||
| оксид азота (NO) | 0,01 - 5, мг/м3 | 0,01 - 1, мг/м3 | 25 | 45 | 3 | |
| 1 - 5, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 15 | 2 | |||
| 5 - 32, мг/м3 | 15 | |||||
| 1 - 4000, мг/м3 | 1 - 50, мг/м3 | 15 | 75 | 3 | ||
| 50 - 4000, мг/м3 | 15 | |||||
| аммиак (NH3) | 0,01 - 10, мг/м3 | 0,01 - 1, мг/м3 | 25 | 40 | 2 | |
| 1 - 10, мг/м3 | 25 | |||||
| 0,1 - 200, мг/м3 | 0,1 - 10, мг/м3 | 15 | 1 | |||
| 10 - 200, мг/м3 | 15 | |||||
| 1 - 1600, мг/м3 | 1 - 100, мг/м3 | 15 | 60 | 2 | ||
| 100 - 1600, мг/м3 | 15 | |||||
| пары углеводородов (CH (C2 - C10)) | 50 - 3200, мг/м3 | 50 - 900, мг/м3 | 35 | 60 | 2 | |
| 900 - 3200, мг/м3 | 35 | |||||
| 0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 45 | 1 (т/к); 3 (опт) | ||
| 0,2 - 2 об. доля, % | 15 | |||||
| этанол (C2H5OH) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 25 | 180 | 3 | |
| 5 - 32, мг/м3 | 25 | |||||
| 10 - 8000, мг/м3 | 10 - 1000, мг/м3 | 15 | 45 | 2 | ||
| 1000 - 8000, мг/м3 | 15 | |||||
| 0,01 - 1,6 об. доля, % | 0,01 - 0,2, мг/м3 | 15 | 2 | |||
| 0,2 - 1,6, мг/м3 | 15 | |||||
| водород (H2) | 0,01 - 4 об. доля, % | 0,01 - 0,4 об. доля, % | 15 | 60 | 2(эх, т/к); 3(ткм) | |
| 0,4 - 4 об. доля, % | 15 | |||||
| гелий (He) | 1 - 100 об. доля, % | 1 - 10 об. доля, % | 25 | 20 | 3 | |
| 10 - 100 об. доля, % | 25 | |||||
| углекислый газ (диоксид углерода) (СО2) | 10 - 2000, мг/м3 | 10 - 200, мг/м3 | 25 | 45 | 3 | |
| 200 - 2000, мг/м3 | 25 | |||||
| 0,01 - 5 об. доля, % | 0,01 - 0,5 об. доля, % | 15 | 3 | |||
| 0,5 - 5 об. доля, % | 15 | |||||
| 0,1 - 100 об. доля, % | 0,1 - 5 об. доля, % | 15 | 3 | |||
| 5 - 100 об. доля, % | 15 | |||||
| кислород (O2) | 0,01 - 1,6 об. доля, % | 0,01 - 1 об. доля, % | 15 | 35 | 2 | |
| 1 - 1,6 об. доля, % | 15 | |||||
| 0,1 -32 об. доля, % | 0,1 - 20 об. доля, % | 2,5 | 15 | 1 | ||
| 20 - 32 об. доля, % | 2,5 | |||||
| 1 - 100 об. доля, % | 1 - 30 об. доля, % | 5 | 45 | 3 | ||
| 30 - 100 об. доля, % | 5 | |||||
| угарный газ (оксид углерода) (CO) | 0,01 - 32, мг/м3 | 0,01 - 10, мг/м3 | 15 | 60 | 2 | |
| 10 - 32, мг/м3 | 15 | |||||
| 0,1 - 320, мг/м3 | 0,1 - 20, мг/м3 | 15 | 1 | |||
| 20 - 320, мг/м3 | 15 | |||||
| 1 - 3200, мг/м3 | 1 - 200, мг/м3 | 15 | 2 | |||
| 200 - 3200, мг/м3 | 15 | |||||
| метанол (СН3ОН) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 25 | 180 | 3 | |
| 5 - 32, мг/м3 | 25 | |||||
| 10 - 8000, мг/м3 | 10 - 1000, мг/м3 | 15 | 45 | 2 | ||
| 1000 - 8000, мг/м3 | 15 | |||||
| 0,01 - 1,6 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 2 | |||
| 0,2 - 1,6 об. доля, % | 15 | |||||
| метан (природный газ) (CH4) | 0,01 - 1 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 30 | 2 | |
| 0,2 - 1 об. доля, % | 15 | |||||
| 0,01 - 3,2 об. доля, % | 0,01 - 0,5 об. доля, % | 15 | 1 | |||
| 0,5 - 3,2 об. доля, % | 15 | |||||
| 0,01 - 5 об. доля, % | 0,01 - 0,5 об. доля, % | 10 | 45 | 3 | ||
| 0,5 - 5 об. доля, % | 10 | |||||
| 1 - 100 об. доля, % | 1 - 5 об. доля, % | 10 | 3 | |||
| 5 - 100 об. доля, % | 10 | |||||
| пропан (сжиженный газ) (C3H8) | 0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 45 | 2 (т/к); 3 (опт) | |
| 0,2 - 2 об. доля, % | 15 | |||||
| 0,1 - 100 об. доля, % | 0,1 - 2 об. доля, % | 15 | 3 | |||
| 2 - 100 об. доля, % | 15 | |||||
| диоксид серы (SO2) | 0,01 - 4, мг/м3 | 0,01 -1, мг/м3 | 25 | 60 | 2 | |
| 1 - 4, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 10, мг/м3 | 15 | 1 | |||
| 10 - 32, мг/м3 | 15 | |||||
| 1 - 320, мг/м3 | 1 - 20, мг/м3 | 15 | 2 | |||
| 20 - 320, мг/м3 | 15 | |||||
| сероводород (H2S) | 0,01 - 4, мг/м3 | 0,01 - 1, мг/м3 | 25 | 60 | 2 | |
| 1 - 4, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 3, мг/м3 | 15 | 1 | |||
| 3 -32, мг/м3 | 15 | |||||
| 1 - 200, мг/м3 | 1 - 20, мг/м3 | 15 | 2 | |||
| 20 - 200, мг/м3 | 15 | |||||
| формальдегид (H2CO) | 0,1 - 10, мг/м3 | 0,1 - 0,5, мг/м3 | 25 | 180 | 2 | |
| 0,5 - 10, мг/м3 | 25 | |||||
| хлороводород (соляная кислота) (HCl) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 15 | 60 | 2 | |
| 5 - 32, мг/м3 | 15 | |||||
| 1 - 320, мг/м3 | 1 - 15, мг/м3 | 15 | 3 | |||
| 15 - 320, мг/м3 | 15 | |||||
| хлор (Cl2) | 0,01 - 4, мг/м3 | 0,01 - 0,4, мг/м3 | 25 | 90 | 3 | |
| 0,4 - 4, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 1, мг/м3 | 15 | 120 | 2 | ||
| 1 - 32, мг/м3 | 15 | |||||
| Любые газы | любое сочетание из списка газов | |||||
