Серийно производимый газоанализатор предназначен для персональной безопасности людей, работающих в условиях вероятной загазованности и используется для одновременного контроля концентраций одного из взрывоопасных газов и их паров, токсичных газов, а также измерения избытка и дефицита кислорода в воздухе рабочей зоны с отображением текущей концентрации контролируемого газа и выдачей звукового оповещения при превышении установленных порогов сигнализации.

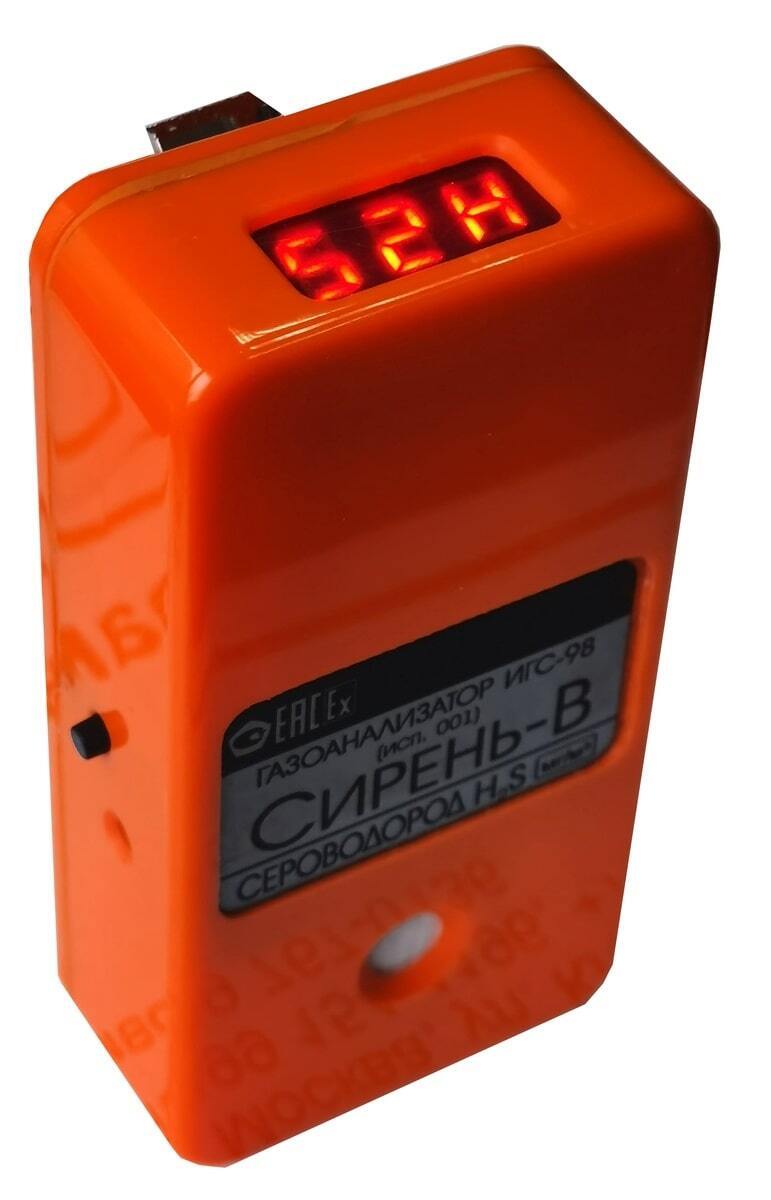

Конструктивно газосигнализатор ИГС-98 модификации «В» (исп. 001) (децимальный номер ФГИМ.413415.022) изготавливается в моноблочном прямоугольном пластмассовом корпусе во взрывозащищённом исполнении (маркировка взрывозащиты: 1 Ex ib d IIB+H2 T4 Gb X) и представляет собой индивидуальный переносной однокомпонентный (измерение 1ого газа одновременно) газоанализатор с диффузионным (без встроенного насоса) отбором пробы с автономным питанием (непрерывная работа от АКБ – от 8 до 20 часов).
Газоанализатор входит в серию газосигнализаторов серии ИГС-98.
Описание конструкции газосигнализатора:

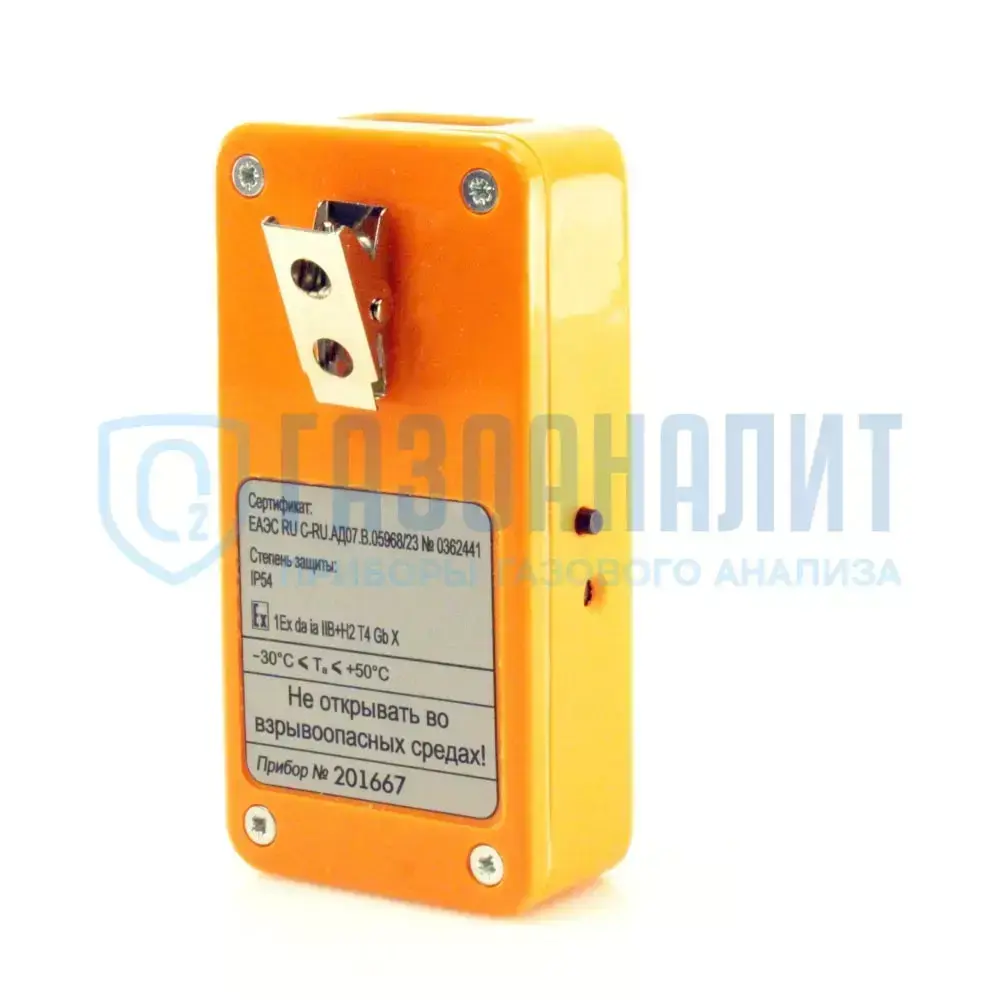

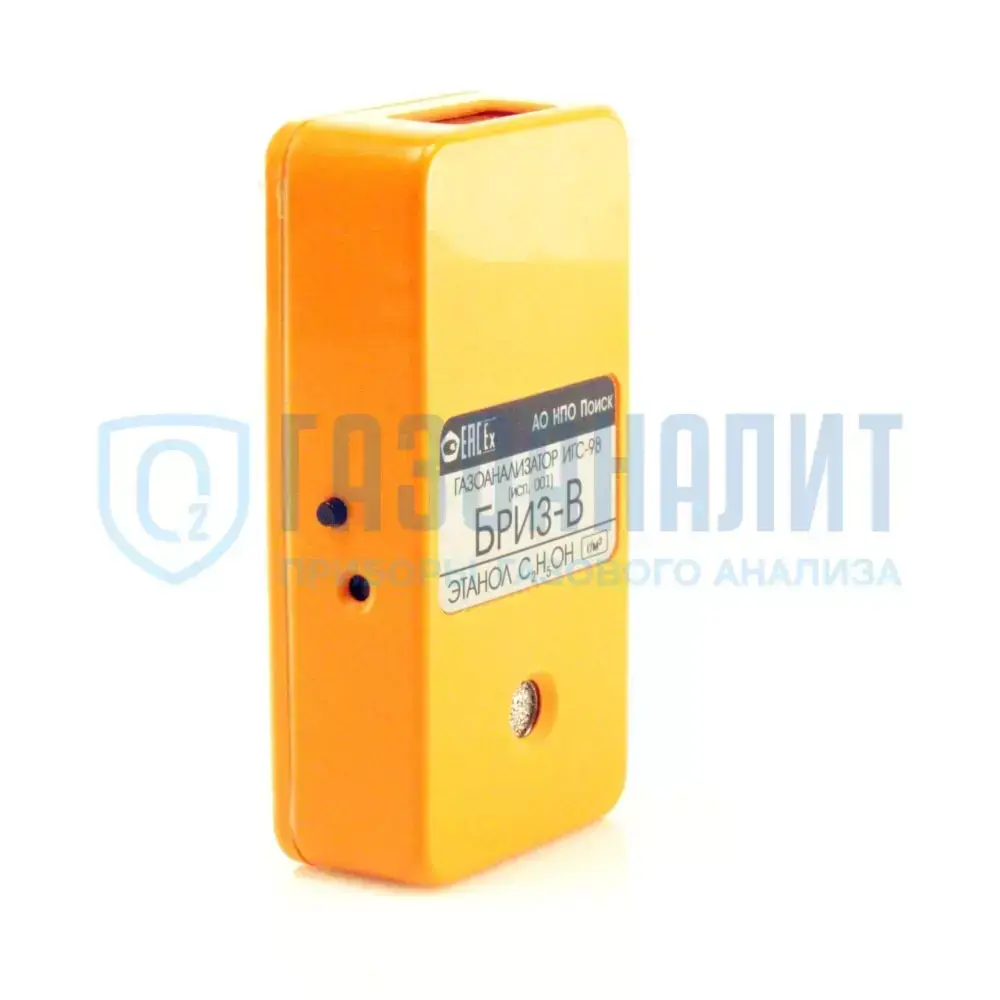

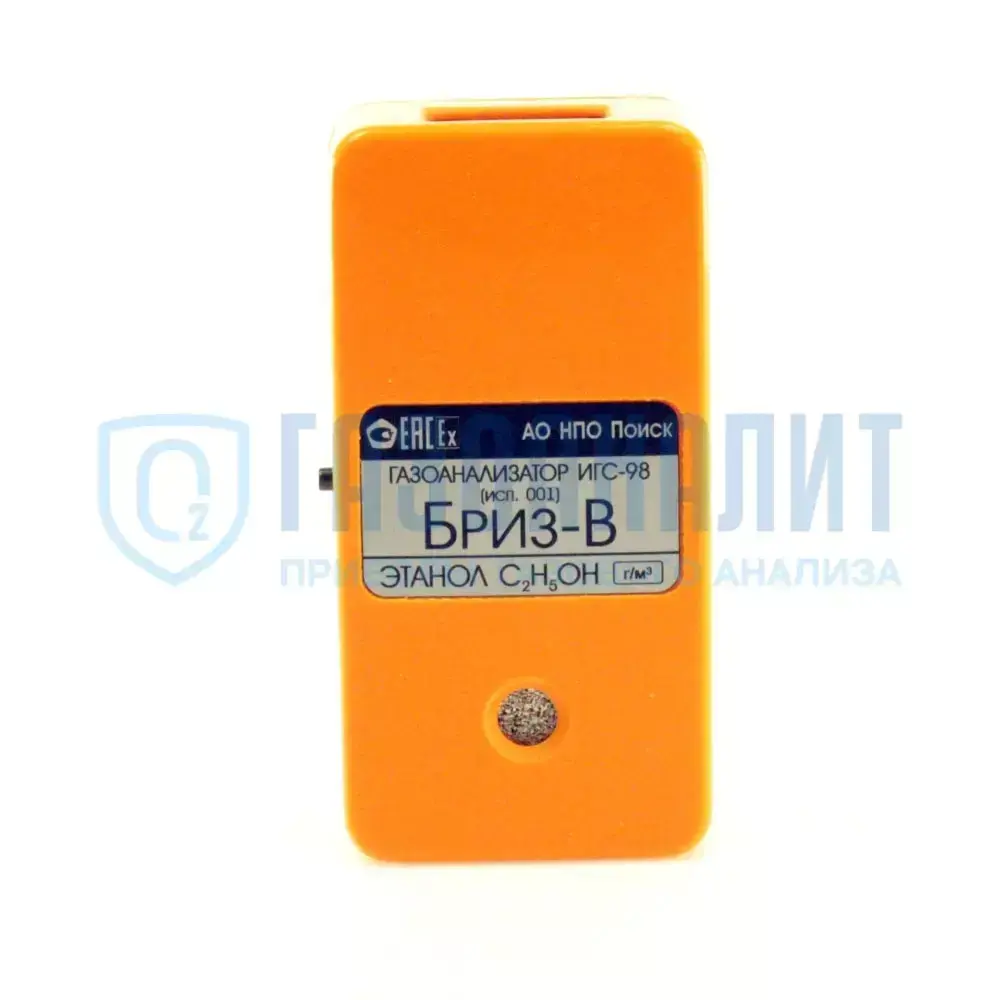

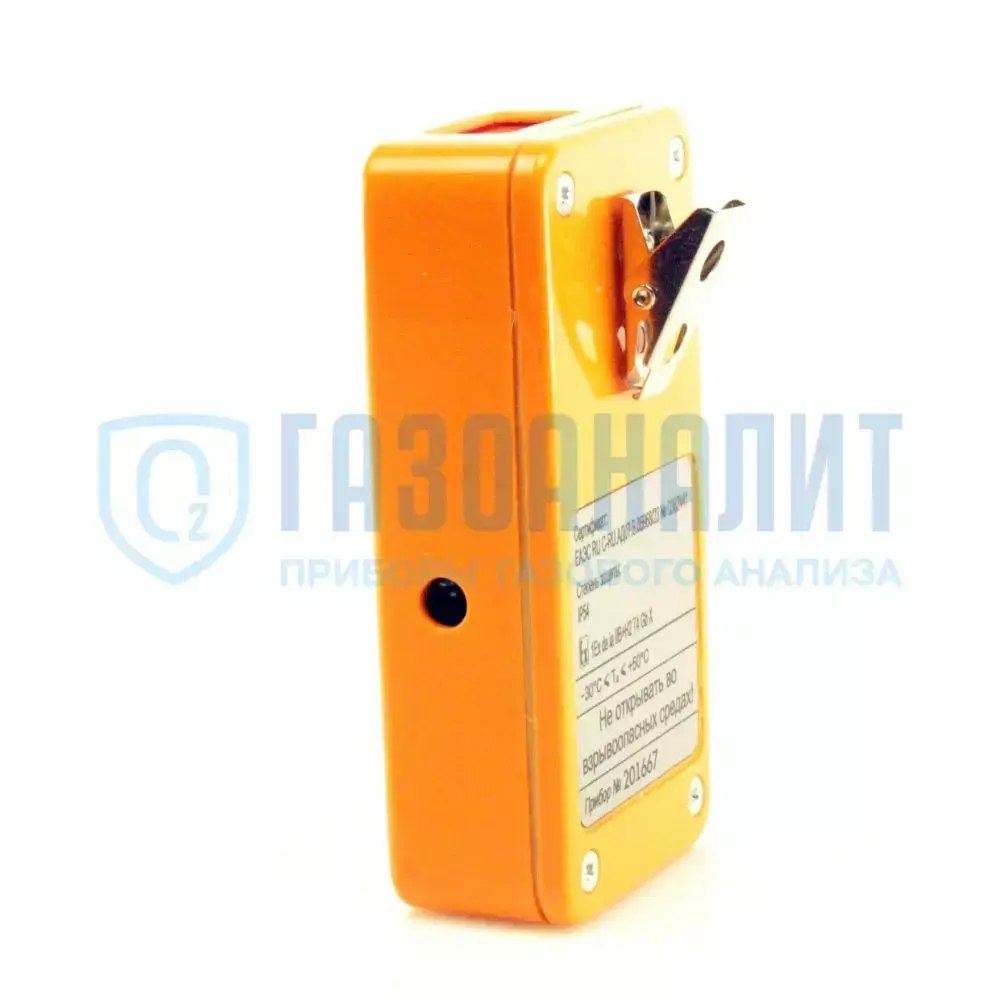

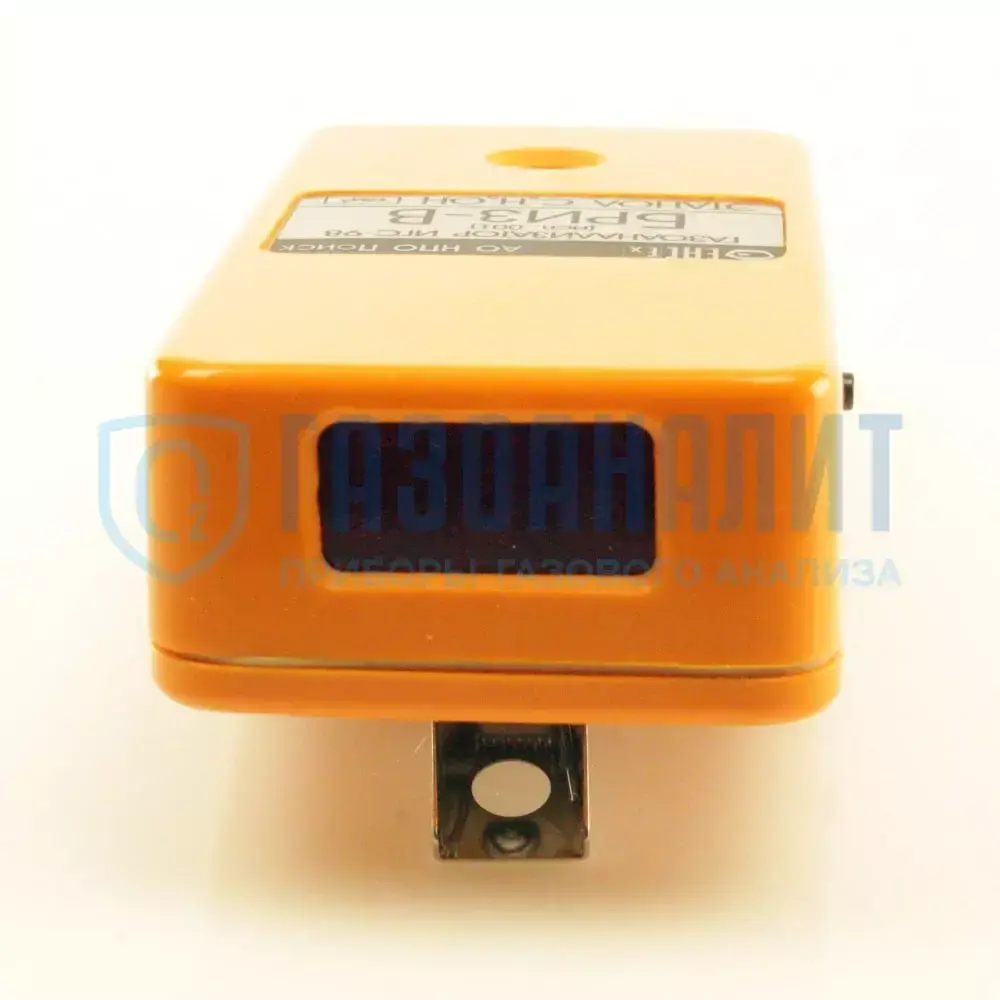

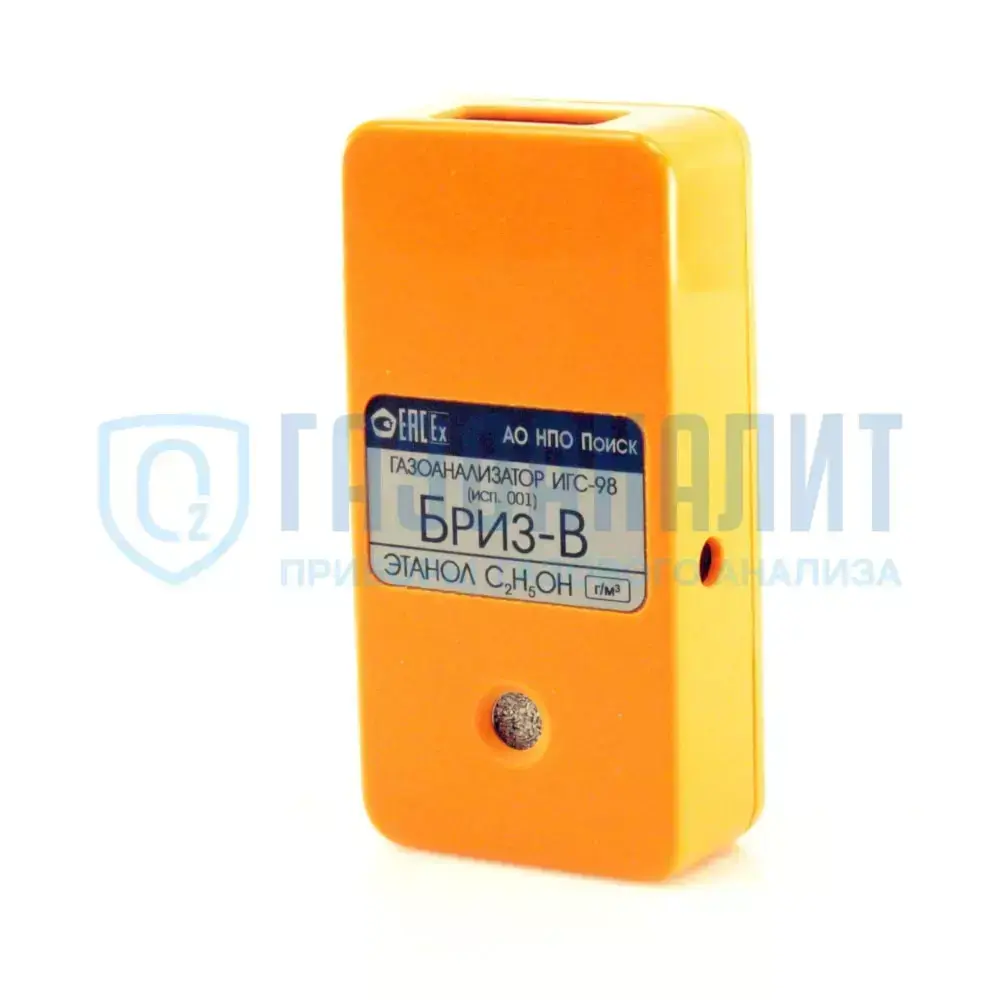

На левой боковой стенке размещены выходное отверстие сигнального излучателя звука и кнопка включения/выключения газоанализатора ИГС-98. На правой боковой стенке находится разъём для осуществления заряда аккумулятора посредством блока питания. На верхней стенке (в торце) прибора размещён дисплей. На задней крышке присутствует клипса для фиксации прибора на одежду рабочего персонала. На лицевой стенке расположено отверстие для доступа газовоздушной смеси к встроенной газочувствительной ячейке (датчику).
Аналогами данного газоанализатора являются: Сенсон-В, СЕАН-Н, Лидер 02, Лидер 021.
Завод-изготовитель гарантирует соответствие газоанализатора ИГС-98 мод. «В» исп. 001 требованиям технических условий ТУ26.51.53-002-07518800-2018.
Данные приборы допущены к применению в Российской Федерации и имеют сертификат об утверждении типа средств измерений, выданный Госстандартом России, внесены в госреестр СИ России и поставляется Заказчикам с обязательной заводской поверкой. Межповерочный интервал – 12 месяцев.
В соответствии со Статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений», подтверждением результатов поверки средств измерений является электронная запись сведений о поверке средств измерений в Федеральном информационном фонде по обеспечению единства измерений (ФГИС «АРШИН»), выполненная на основании переданных результатов поверки организацией, аккредитованной в соответствии с законодательством РФ об аккредитации в национальной системе аккредитации на проведение поверки средств измерений.
Г/с модификации «В» производится под каждого Покупателя в зависимости от требуемого измеряемого вещества.
На газоанализатор имеются разрешительные документы:
- свидетельство об утверждении типа средств измерений;
- сертификат соответствия требованиям Технического регламента Таможенного союза “О безопасности оборудования для работы во взрывоопасных средах” (ТР ТС 012/2011);
- уведомление о деятельности, зарегистрированное в Реестре уведомлений по производству эталонов единиц величин, стандартных образцов и средств измерений «Федерального агентства по техническому регулированию и метрологии».
Области применения:
- жилищно-коммунальное хозяйство;
- индивидуальный анализ воздуха рабочей зоны;
- водоканалы;
- энергетическая промышленность;
- нефтегазовая промышленность;
- газоперерабатывающие заводы (ГПЗ);
- металлургическая промышленность;
- нефтеперерабатывающие заводы (НПЗ);
- другие отрасли промышленности, где необходимо измерять токсичные и взрывоопасные газы, а также объёмную долю кислорода.
Исполнения газоанализаторов, диапазоны измерений и измеряемые газы
| Наименование модификации газоанализатора | Измеряемый газ | Диапазон измерения | Участок диапазона измерений | Пределы допускаемой основной погрешности, % | Время установления показаний T0,9, с, не более | |
| приведённой | относительной | |||||
| Агат-В | диоксид азота (NO2) | 0,01 - 10, мг/м3 | 0,01 - 1, мг/м3 | 25 | 60 | |
| 1 - 10, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 2, мг/м3 | 15 | 50 | |||
| 2 - 32, мг/м3 | 15 | |||||
| 1 - 320, мг/м3 | 1 - 10, мг/м3 | 15 | 40 | |||
| 10 - 320, мг/м3 | 15 | |||||
| Айва-В | оксид азота (NO) | 0,01 - 5, мг/м3 | 0,01 - 1, мг/м3 | 25 | 45 | |
| 1 - 5, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 15 | ||||
| 5 - 32, мг/м3 | 15 | |||||
| 1 - 4000, мг/м3 | 1 - 50, мг/м3 | 15 | 75 | |||
| 50 - 4000, мг/м3 | 15 | |||||
| Астра-В | аммиак (NH3) | 0,01 - 10, мг/м3 | 0,01 - 1, мг/м3 | 25 | 40 | |
| 1 - 10, мг/м3 | 25 | |||||
| 0,1 - 200, мг/м3 | 0,1 - 10, мг/м3 | 15 | ||||
| 10 - 200, мг/м3 | 15 | |||||
| 1 - 1600, мг/м3 | 1 - 100, мг/м3 | 15 | 60 | |||
| 100 - 1600, мг/м3 | 15 | |||||
| Бином-В | пары углеводородов (CH (C2 - C10)) | 50 - 3200, мг/м3 | 50 - 900, мг/м3 | 35 | 60 | |
| 900 - 3200, мг/м3 | 35 | |||||
| 0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 45 | |||
| 0,2 - 2 об. доля, % | 15 | |||||
| Бриз-В | этанол (C2H5OH) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 25 | 180 | |
| 5 - 32, мг/м3 | 25 | |||||
| 10 - 8000, мг/м3 | 10 - 1000, мг/м3 | 15 | 45 | |||
| 1000 - 8000, мг/м3 | 15 | |||||
| 0,01 - 1,6 об. доля, % | 0,01 - 0,2, мг/м3 | 15 | ||||
| 0,2 - 1,6, мг/м3 | 15 | |||||
| Верба-В | водород (H2) | 0,01 - 4 об. доля, % | 0,01 - 0,4 об. доля, % | 15 | 60 | |
| 0,4 - 4 об. доля, % | 15 | |||||
| Гелиос-В | гелий (He) | 1 - 100 об. доля, % | 1 - 10 об. доля, % | 25 | 20 | |
| 10 - 100 об. доля, % | 25 | |||||
| Дукат-В | диоксид углерода (СО2) | 10 - 2000, мг/м3 | 10 - 200, мг/м3 | 25 | 45 | |
| 200 - 2000, мг/м3 | 25 | |||||
| 0,01 - 5 об. доля, % | 0,01 - 0,5 об. доля, % | 15 | ||||
| 0,5 - 5 об. доля, % | 15 | |||||
| 0,1 - 100 об. доля, % | 0,1 - 5 об. доля, % | 15 | ||||
| 5 - 100 об. доля, % | 15 | |||||
| Клевер-В | кислород (O2) | 0,01 - 1,6 об. доля, % | 0,01 - 1 об. доля, % | 15 | 35 | |
| 1 - 1,6 об. доля, % | 15 | |||||
| 0,1 -32 об. доля, % | 0,1 - 20 об. доля, % | 2,5 | 15 | |||
| 20 - 32 об. доля, % | 2,5 | |||||
| 1 - 100 об. доля, % | 1 - 30 об. доля, % | 5 | 45 | |||
| 30 - 100 об. доля, % | 5 | |||||
| Мак-В | оксид углерода (CO) | 0,01 - 32, мг/м3 | 0,01 - 10, мг/м3 | 15 | 60 | |
| 10 - 32, мг/м3 | 15 | |||||
| 0,1 - 320, мг/м3 | 0,1 - 20, мг/м3 | 15 | ||||
| 20 - 320, мг/м3 | 15 | |||||
| 1 - 3200, мг/м3 | 1 - 200, мг/м3 | 15 | ||||
| 200 - 3200, мг/м3 | 15 | |||||
| Мальва-В | метанол (СН3ОН) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 25 | 180 | |
| 5 - 32, мг/м3 | 25 | |||||
| 10 - 8000, мг/м3 | 10 - 1000, мг/м3 | 15 | 45 | |||
| 1000 - 8000, мг/м3 | 15 | |||||
| 0,01 - 1,6 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | ||||
| 0,2 - 1,6 об. доля, % | 15 | |||||
| Марш-В | метан (CH4) | 0,01 - 1 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 30 | |
| 0,2 - 1 об. доля, % | 15 | |||||
| 0,01 - 3,2 об. доля, % | 0,01 - 0,5 об. доля, % | 15 | ||||
| 0,5 - 3,2 об. доля, % | 15 | |||||
| 0,01 - 5 об. доля, % | 0,01 - 0,5 об. доля, % | 10 | 45 | |||
| 0,5 - 5 об. доля, % | 10 | |||||
| 1 - 100 об. доля, % | 1 - 5 об. доля, % | 10 | ||||
| 5 - 100 об. доля, % | 10 | |||||
| Пион-В | пропан (C3H8) | 0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 45 | |
| 0,2 - 2 об. доля, % | 15 | |||||
| 0,1 - 100 об. доля, % | 0,1 - 2 об. доля, % | 15 | ||||
| 2 - 100 об. доля, % | 15 | |||||
| Сапфир-В | диоксид серы (SO2) | 0,01 - 4, мг/м3 | 0,01 -1, мг/м3 | 25 | 60 | |
| 1 - 4, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 10, мг/м3 | 15 | ||||
| 10 - 32, мг/м3 | 15 | |||||
| 1 - 320, мг/м3 | 1 - 20, мг/м3 | 15 | ||||
| 20 - 320, мг/м3 | 15 | |||||
| Сирень-В | сероводород (H2S) | 0,01 - 4, мг/м3 | 0,01 - 1, мг/м3 | 25 | 60 | |
| 1 - 4, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 3, мг/м3 | 15 | ||||
| 3 -32, мг/м3 | 15 | |||||
| 1 - 200, мг/м3 | 1 - 20, мг/м3 | 15 | ||||
| 20 - 200, мг/м3 | 15 | |||||
| Флора-В | формальдегид (H2CO) | 0,1 - 10, мг/м3 | 0,1 - 0,5, мг/м3 | 25 | 180 | |
| 0,5 - 10, мг/м3 | 25 | |||||
| Хвощ-В | хлористый водород (HCl) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 15 | 60 | |
| 5 - 32, мг/м3 | 15 | |||||
| 1 - 320, мг/м3 | 1 - 15, мг/м3 | 15 | ||||
| 15 - 320, мг/м3 | 15 | |||||
| Хмель-В | хлор (Cl2) | 0,01 - 4, мг/м3 | 0,01 - 0,4, мг/м3 | 25 | 90 | |
| 0,4 - 4, мг/м3 | 25 | |||||
| 0,1 - 32, мг/м3 | 0,1 - 1, мг/м3 | 15 | 120 | |||
| 1 - 32, мг/м3 | 15 | |||||
