Стационарные одноканальные газосигнализаторы «ОРТ-02» и «ОРТ-02В» применяются для контроля концентрации горючих газов в воздухе рабочего пространства, а также светового и звукового оповещения в случае превышения установленных порогов.

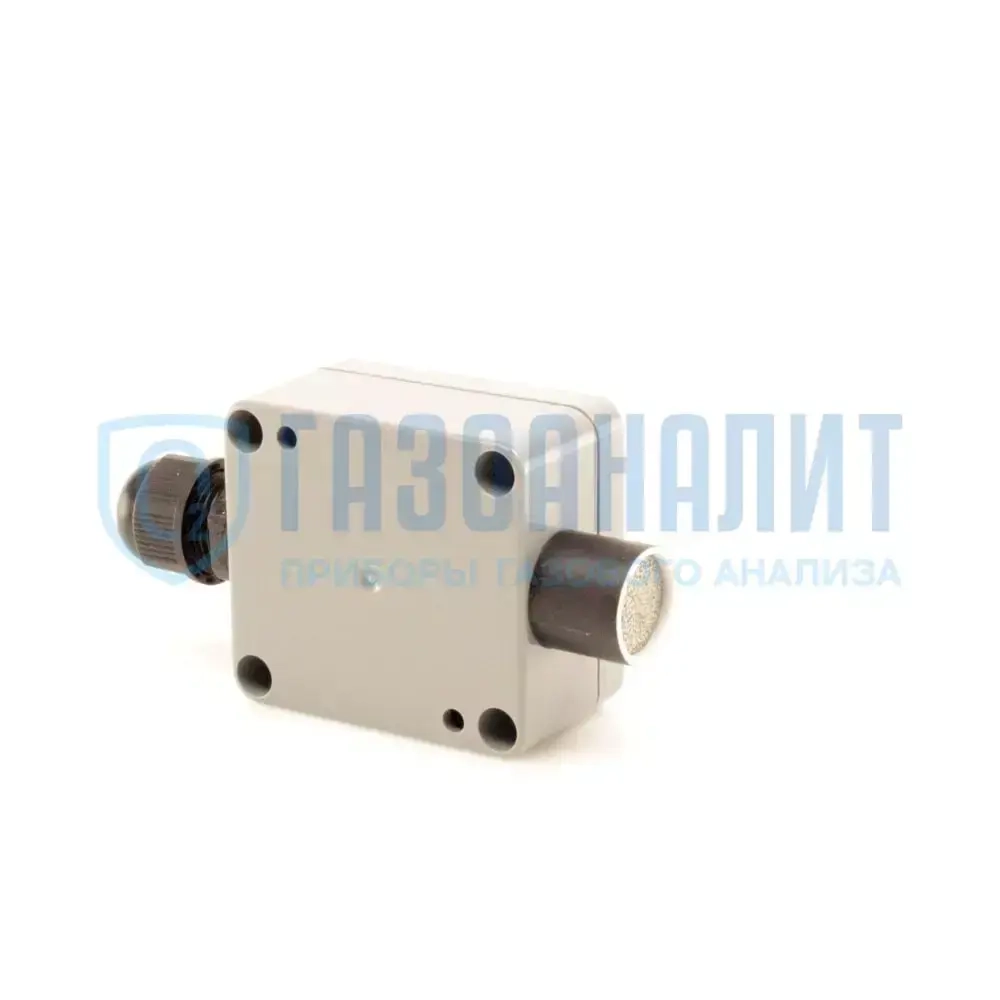

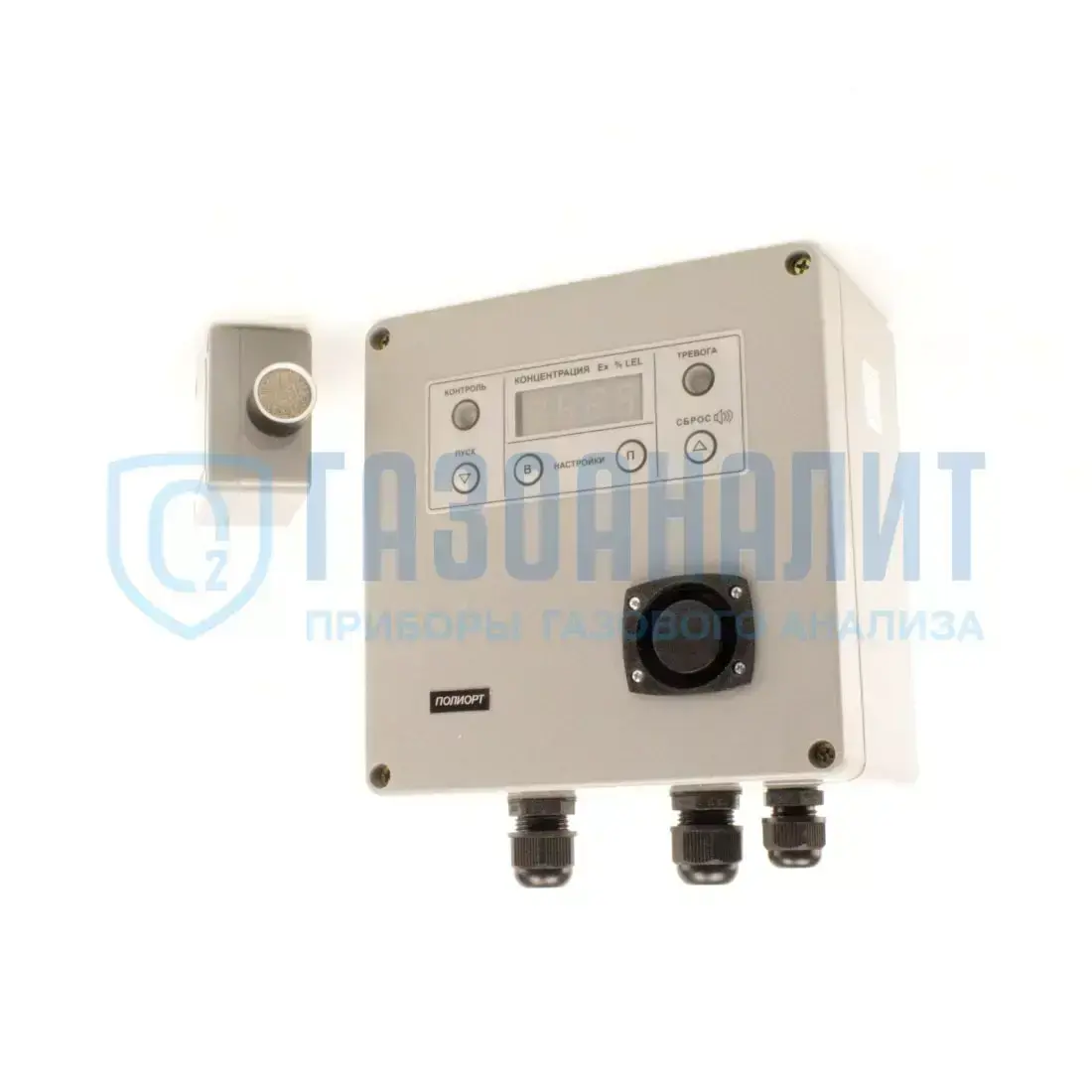

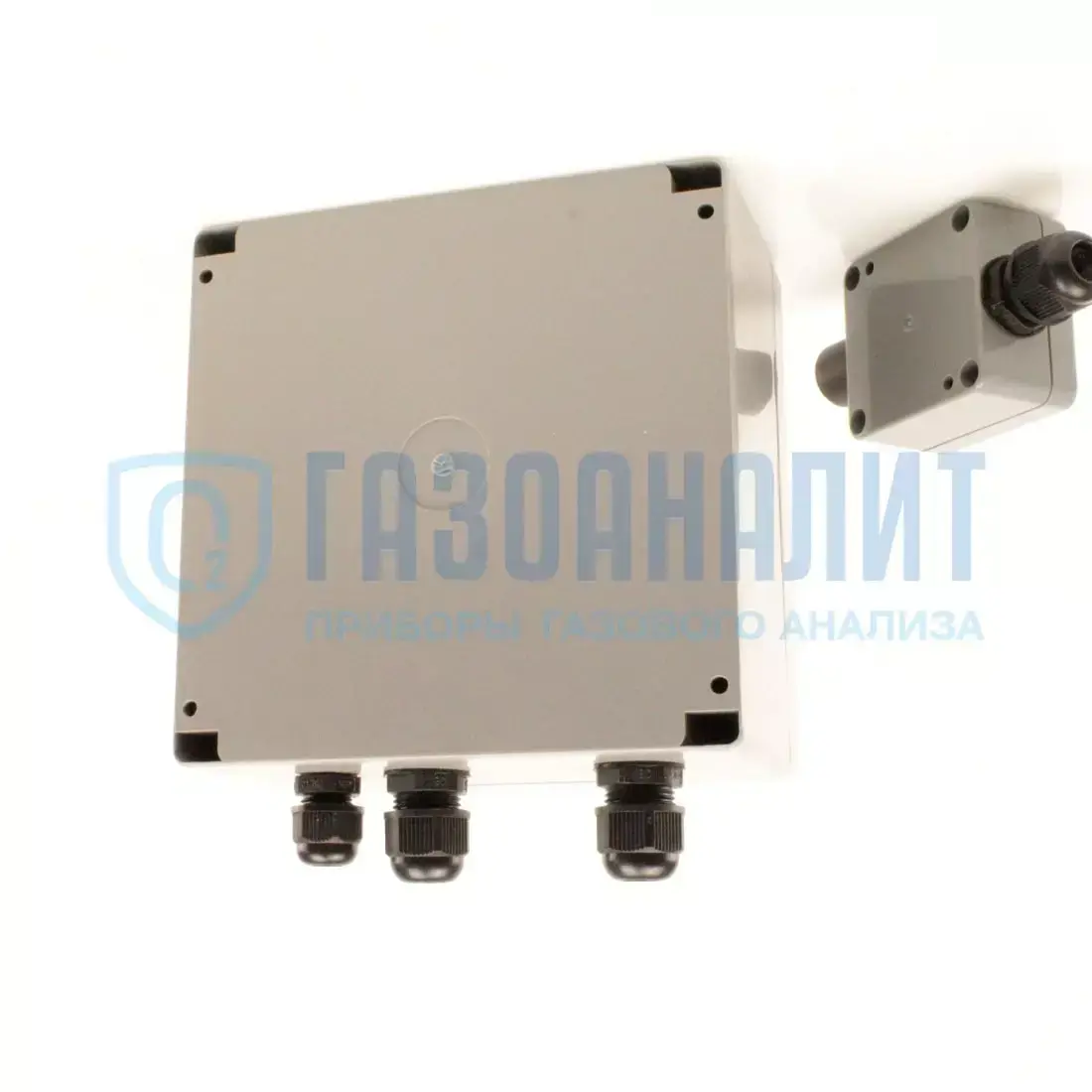

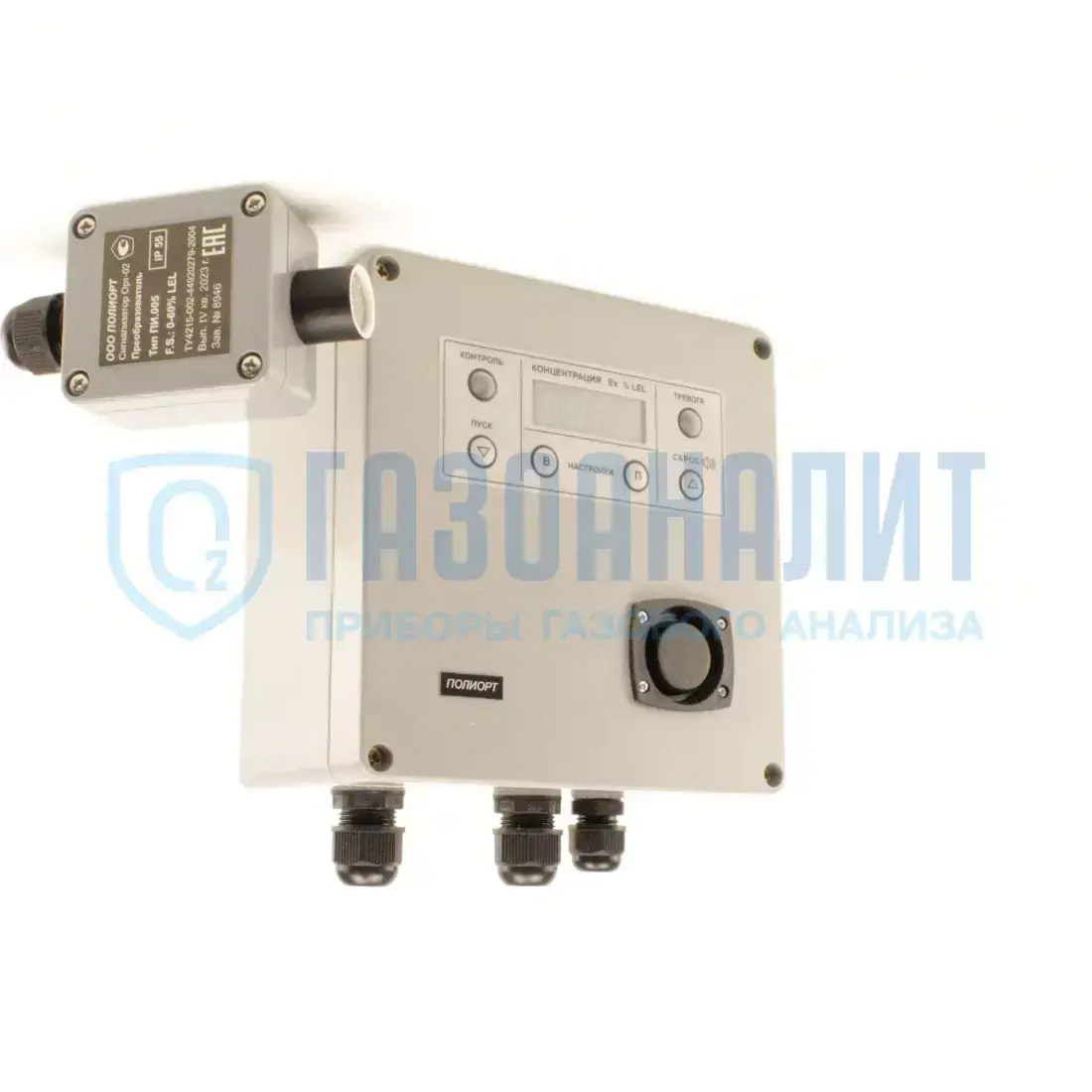

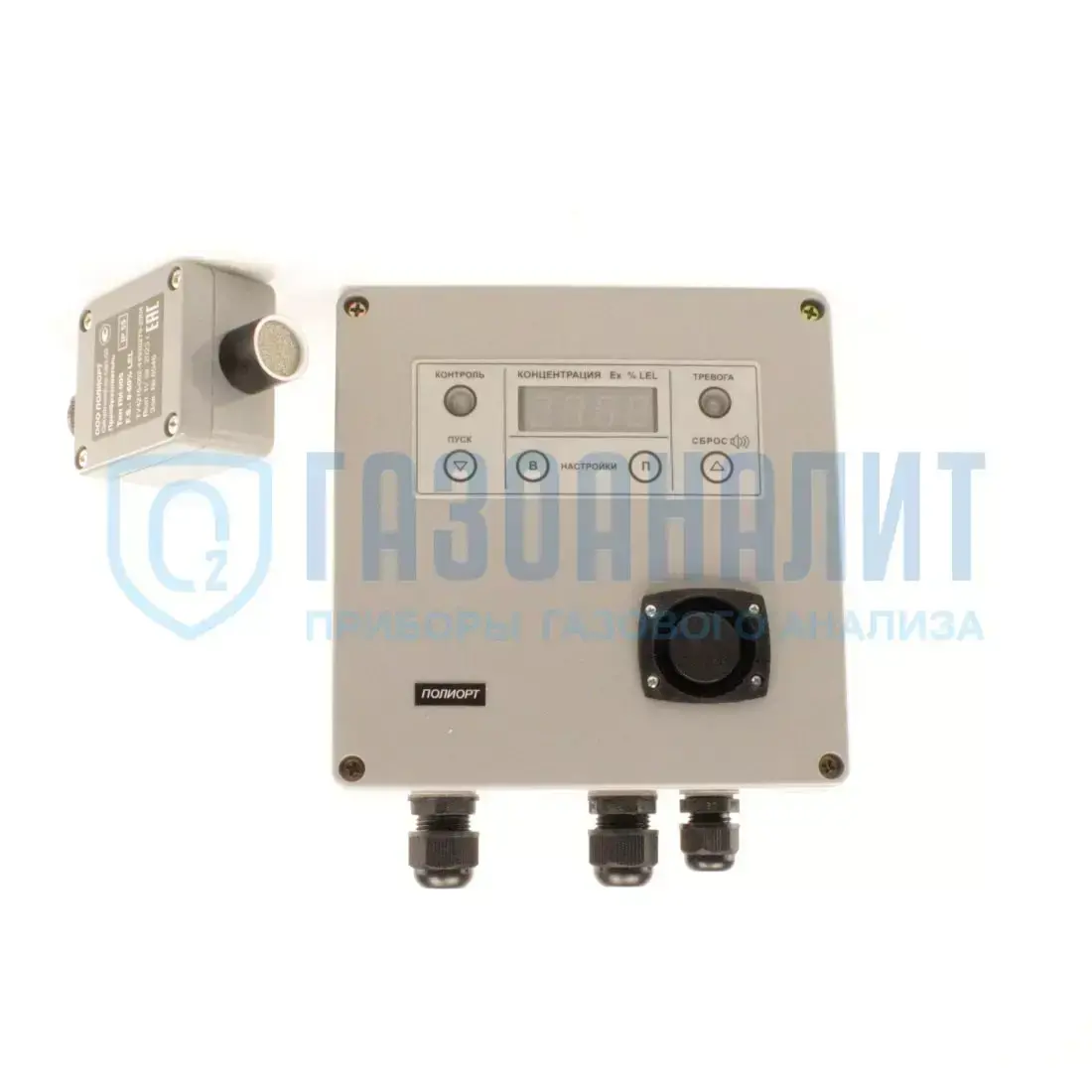

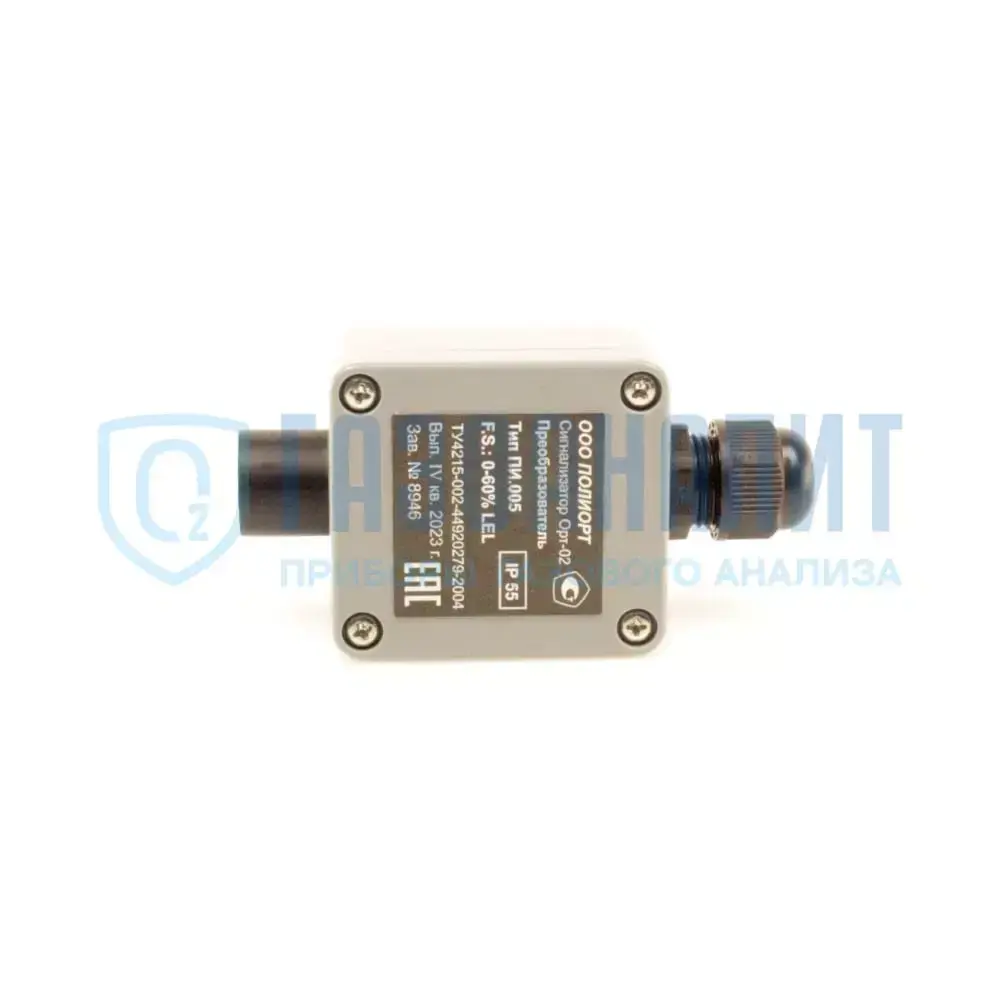

Приборы состоят из 1 выносного термохимического датчика и блока питания и сигнализации. БПС оснащён дисплеем для отображения текущей концентрации измеряемого газа, светодиодной индикацией, звуковой сигнализацией и кнопками управления.
Отличительные особенности «ОРТ-02» и «ОРТ-02В»:

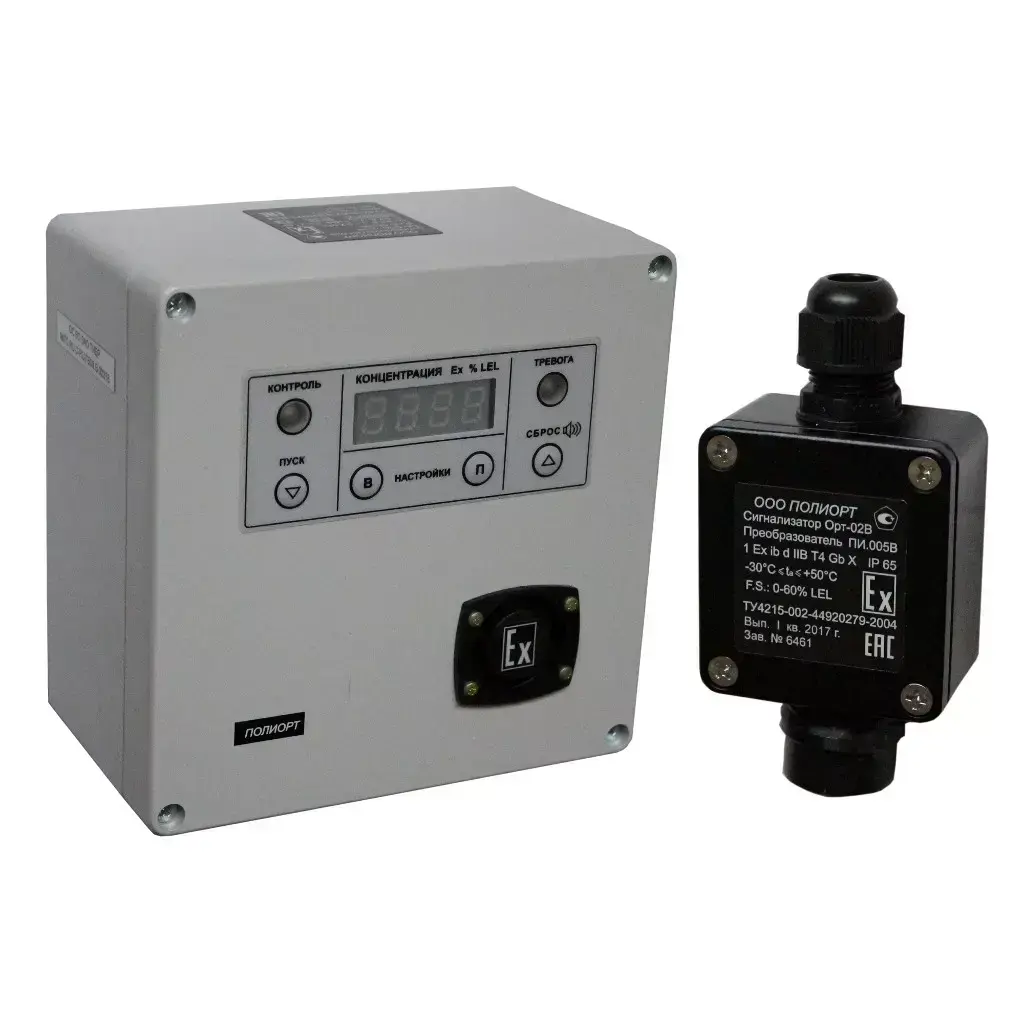

- общепромышленное исполнение («ОРТ-02»), взрывозащищённое исполнение («ОРТ-02В»);
- термохимический датчик на базе сенсоров японского производства «Nemoto Co.»;
- наличие специального режима для проверки работоспособности светозвуковой сигнализации и реле для коммутации исполнительных устройств;
- 2 программируемых пользователем порога сигнализации.
Области применения:
- сектор ЖКХ;
- котельные;
- объекты газовых служб;
- автостоянки, паркинги, гаражи.
Внесены в Госреестр СИ РФ под №27469-04. Соответствуют требованиям Технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах". Поставляются с проведением первичной поверки.
Технические характеристики сигнализатора ОРТ-02
| Характеристики | Значения |
| Диапазон измерения концентрации определяемого компонента в контролируемой среде (поверочный компонент - метан), % НКПР | 0 - 60 |
| Предел допускаемой основной абсолютной погрешности, % НКПР | ± 5 |
| Предел допускаемой вариации ОРТ-02, % НКПР | ± 2,5 |
| Время срабатывания при концентрации в 1,6 раза выше сигнальной, с, не более | 15 |
| Предел допускаемой дополнительной абсолютной погрешности от изменения на каждые 10 °С температуры контролируемой среды, % НКПР | ± 1 |
| Дрейф выходного сигнала в нормальных условиях за 180 сут. в непрерывном режиме работы, % НКПР, не более | ± 2,5 |
| Пределы изменения температуры контролируемой среды, °С | от -30 до +50 |
| Напряжение питания ОРТ-02, В | 220 |
| Потребляемая мощность, В·А, не более | 6 |
| Габаритные размеры ОРТ02, мм, не более: | |
| - БПС | 160×160×94 |
| - ПИ | 138×58×35 |
| Масса, кг, не более: | |
| - БПС | 1 |
| - ПИ | 0,3 |
| Длина линии связи между БПС и ПИ, м, не более | 200 |
| Степень защиты от попадания внутрь твёрдых посторонних тел и воды: | |
| - БПС | IP54 |
| - ПИ | IР 55 |
| Межповерочный интервал ОРТ-02, лет | 1 |
Схема подключения нормального закрытого электромагнитного клапана с ручным взводом к газоанализатору «ОРТ-СО-01» и сигнализатору «ОРТ-02» для совместной работы
Примечания:
1) допускается менять местами между собой контакты 1 и 2 клеммной колодки «Порог-2» газоанализатора «ОРТ-СО-01», а также контакты 1 и 2 клеммной колодки «Порог-1» сигнализатора «ОРТ-02»;
2) рекомендуемая марка кабеля - ПВС.
Схема подключения внешних индикаторов для систем контроля загазованности на базе «ОРТ-СО-01», «ОРТ-02», «МУК-2»
HL1-HL6 - индикаторы светодиодные AD22DS-12; VD1-VD3 - диоды 1N4001 или аналогичные.
Источник питания 12 В ± 10 % должен быть гальванически изолированным от сети 220 В / 50 Гц и быть рассчитан на ток нагрузки 20 n, мА, где n - количество индикаторов HL. Полное сопротивление внешних цепей, подключаемых к контактам «1» и «3» клеммной колодки «Вход 1» МУК-2 должно быть не более 200 Ом. Джамперы J2-J4 в МУК-2 должны быть установлены в нижнее положение.
Технические характеристики ОРТ-02В
| Характеристики | Значения |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -30 до +50 |
| - относительная влажность окружающей среды, % | от 0 до 95 |
| - атмосферное давление, кПа (рт.ст.) | от 84 до 106,7 (от 630 до 800) |
| - внешние синусоидальные вибрации (амплитуда не более 0,35 мм), Гц | от 10 до 55 |
| Взрывозащита: | |
| - измерительный преобразователь | 1Ex ib d IIB T4 X Gb |
| - блок питания и сигнализации | [Ex ib Gb] IIB |
| Диапазон измерений концентрации определяемых компонентов, % НКПР | от 0 до 60 |
| Пределы допускаемой основной абсолютной погрешности, % НКПР | ± 5 |
| Предел допускаемой вариации выходного сигнала, % НКПР | ± 2,5 |
| Дрейф выходного сигнала сигнализатора за 6 месяцев работы в непрерывном режиме в нормальных условиях, % НКПР, не более | ± 2,5 |
| Пределы допускаемой дополнительной абсолютной погрешности от изменения на каждые 10 ºС температуры окружающей и контролируемой среды, % НКПР, не более | ± 1 |
| Время срабатывания сигнализатора при концентрации определяемого компонента в 1,6 раза выше сигнальной, сек., не более | 15 |
| Допускаемый угол наклона измерительного преобразователя в любом направлении от вертикали, ° | ± 20 |
| Диапазон настройки порогов срабатывания сигнализатора: | |
| - для первого порогового концентрационного уровня «Порог 1» | от 7 до 14 % НКПР с шагом 1 % НКПР |
| - для второго порогового концентрационного уровня «Порог 2» | от 15 до 30 % НКПР с шагом 1 % НКПР |
| Диапазон показаний светодиодного отсчетного устройства, % НКПР | 0 - 200 |
| Время прогрева, мин., не более | 10 |
| Электрическая нагрузка на переключающие контакты релейных выходов сигнализатора: | |
| - допускаемое напряжение постоянного тока, В, не более | 30 |
| - допускаемое напряжение переменного тока, В, не более | 250 |
| - допускаемый ток нагрузки, А, не более | 2,5 |
| - допускаемая коммутируемая мощность, В·А, не более | 100 |
| Допускаемая длина линии связи блока питания и сигнализации и измерительного преобразователя, м, не более: | |
| - площадь поперечного сечения проводника линии, 0,5 мм² | 65 |
| - площадь поперечного сечения проводника линии, 0,75 мм² | 100 |
| - площадь поперечного сечения проводника линии, 1 мм² | 130 |
| - площадь поперечного сечения проводника линии, 1,5 мм² | 200 |
| Степень защиты оболочки | |
| - измерительный преобразователь | IP65 |
| - блок питания и сигнализации | IP54 |
| Напряжение питания | 220 В, 50 ± 1 Гц |
| Потребляемая мощность, В·А, не более | 10 |
| Электрическое сопротивление изоляции сигнализатора между отдельными цепями и корпусом, Мом, не менее | 20 |
| Параметры искробезопасных цепей блока питания и сигнализации: | |
| - максимальное выходное напряжение U0 , В | 6,6 |
| - максимальный выходной ток I0 , А | 0,7 |
| - максимальная выходная мощность P0 , Вт | 2,1 |
| - максимальная внешняя емкость С0 , мкФ | 3 |
| - максимальная внешняя индуктивность L0 , мГн | 0,2 |
| Средняя наработка на отказ с учетом технического обслуживания, час, не менее | 30000 |
| Полный средний срок службы с учетом технического обслуживания, лет, не менее | 10 |
| Габаритные размеры, мм, не более: | |
| - измерительный преобразователь | 138×58×64 |
| - блок питания и сигнализации | 195×160×94 |
| Масса, кг, не более: | |
| - измерительный преобразователь | 0,3 |
| - блок питания и сигнализации | 1 |
Габаритные размеры контроллера датчика ОРТ-02В
Габаритные размеры контроллера сигнализатора ОРТ-02В
Схема подключения сигнализатора ОРТ-02В
Схема поверки сигнализатора по ГСО ПГС
1 - регулятор давления (редуктор); 2 - баллон с ГСО ПГС; 3 - ротаметр; 4 - трубка ПВХ 4×1,5; 5 - блок питания и сигнализации БПС.001; 6 - преобразователь измерительный ПИ.005; 7 - приспособление для подачи ПГС ПЛРТ.625322.001.
Комплект поставки ОРТ-02
| Наименование | Обозначение | Количество, шт. | Примечания |
| Общепромышленное исполнение «ОРТ-02» ПЛРТ.413410.001 | |||
| Преобразователь измерительный | ПЛРТ.468152.005 | 1 шт | |
| Блок питания и сигнализации | ПЛРТ.413411.001 | 1 шт | установка гибких петель крепления крышки к корпусу выполняется по заказу |
| Приспособление для подачи ПГС | ПЛРТ.625322.001 | 1 шт | комплектуется по заказу |
| Устройство проверки выдачи сигналов световой и звуковой сигнализации | ПЛРТ.465122.001 | 1 шт | комплектуется по заказу |
| Комплект петель для монтажа на стену | MF-100 или аналогичный | 1 шт | комплектуется по заказу |
| Руководство по эксплуатации (паспорт) | ПЛРТ.413410.001РЭ | 1 шт |
Комплект поставки сигнализатора горючих газов ОРТ-02В
| Наименование | Обозначение | Количество |
| Преобразователь измерительный | ПЛРТ.468152.005 В | 1 шт |
| Блок питания и сигнализации | ПЛРТ.413411.001 В | 1 шт |
| Приспособление для подачи | ПГС ПЛРТ.625322.001 В | 1 шт |
| Руководство по эксплуатации (паспорт) | ПЛРТ.413410.001 В РЭ | 1 шт |
Документация и сертификаты
Вся документация и сертификаты высылается отдельно по запросу.
