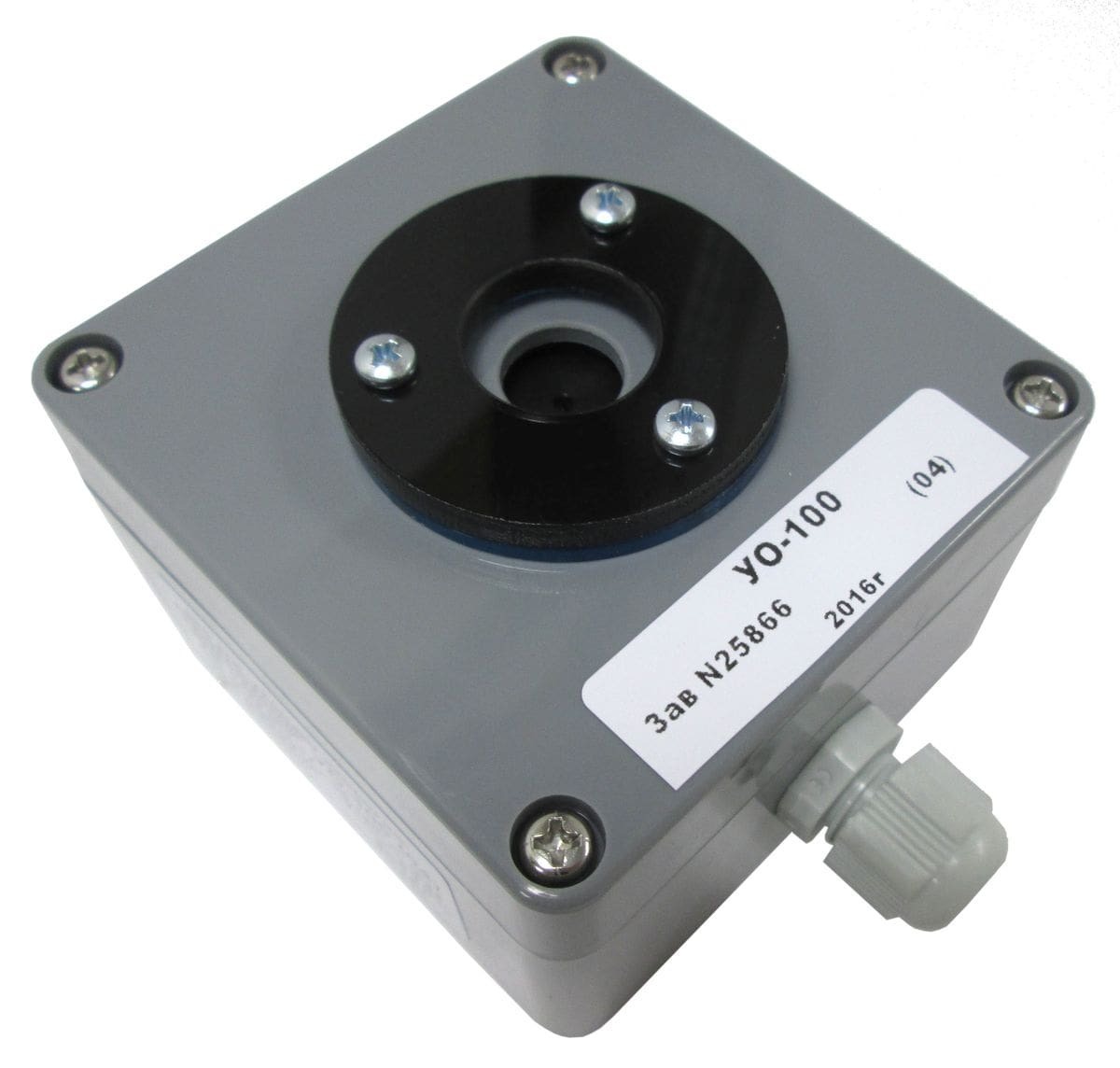

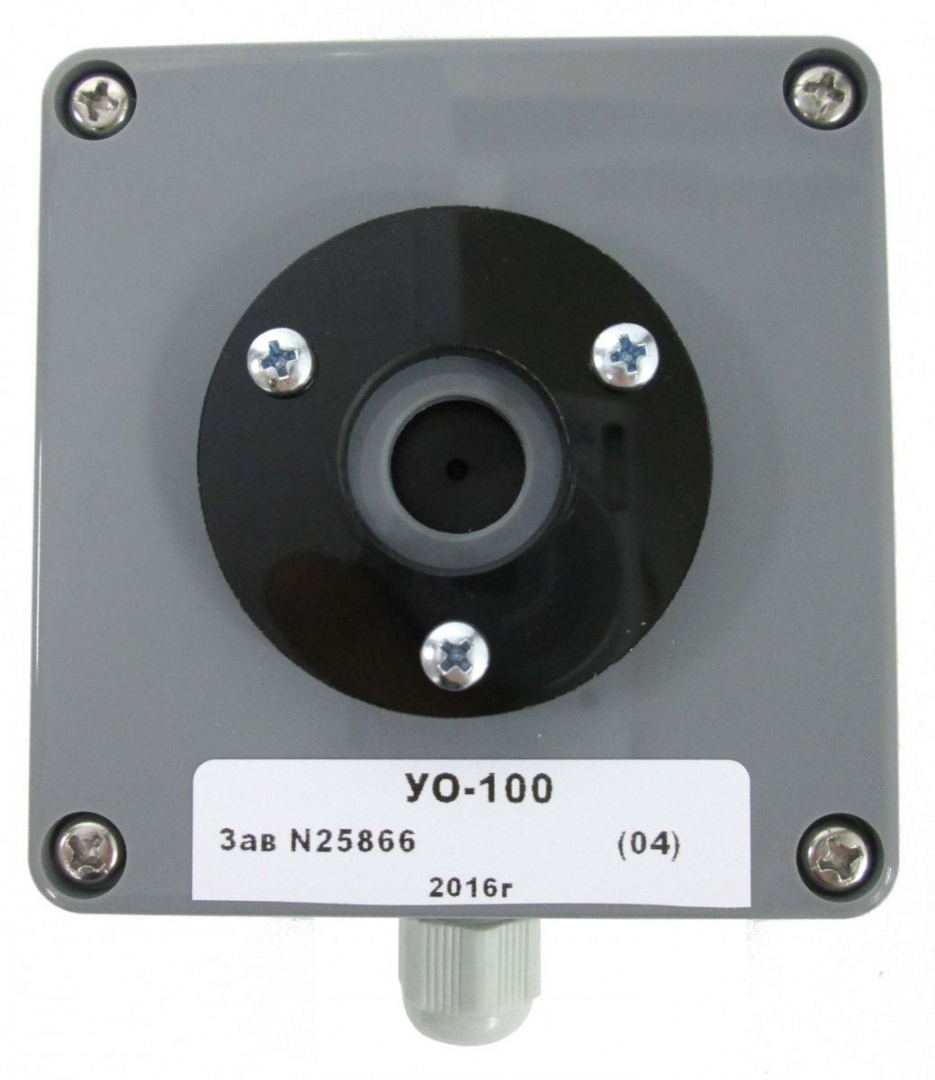

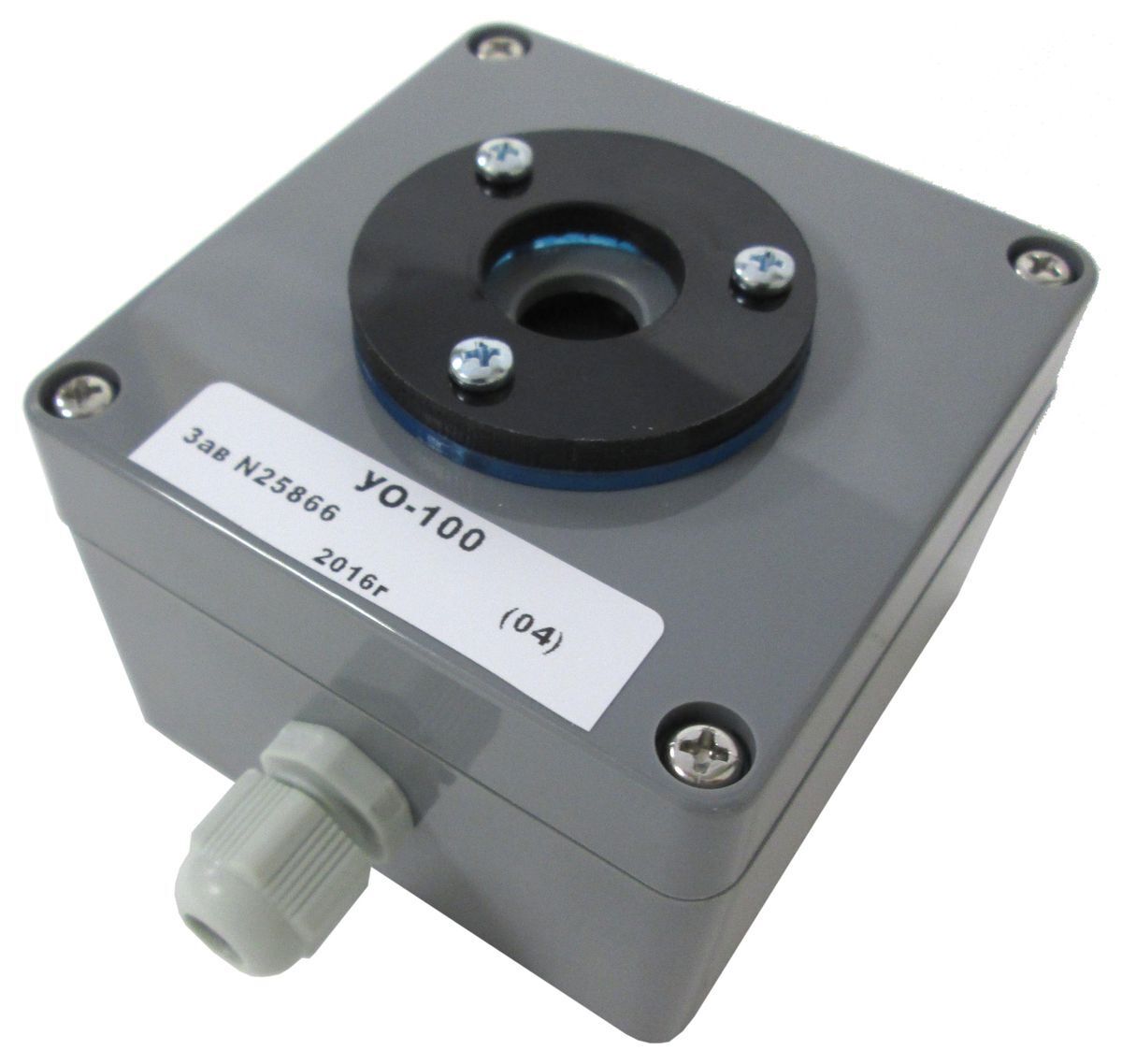

Преобразователи измерительные (ИП) УО-100/300 являются выносными блоками датчиков угарного газа для газоанализаторов ЭССА-CO/N (исп. БС/(Н)/(Р)) и ЭССА-CO/N-CH4/M (исп. БС/(Н)/(Р)).
ИП УО-100 и УО-300 питаются от блока сигнализации (БС) газоанализатора ЭССА.
Данные преобразователи на оксид углерода соответствуют техническим условиям ЯРКГ 1.550.001 ТУ внесены в Госреестр средств измерений РФ и поставляются Заказчикам со свежей заводской поверкой.
Межповерочный интервал – 1 раз в год.
Область применения
Измерительные преобразователи УО-100/300 (ЯРКГ 2.840.001-10) требуются при замене электрохимических блоков сенсоров на угарный газ в следующих случаях:- загорелся светодиод «НС» измерительного канала CO на блоке сигнализации (БС);
- при градуировке канала измерения на CO не выставляются требуемые значения выходного тока (4 - 20) мА.
Принцип действия
В основе работы преобразователя лежит электрохимический принцип измерения, который основан на реакции оксида углерода с электролитом, протекающей в электрохимическом датчике угарного газа CO ECO-SURE (2E) (CITY TECHNOLOGY).ИП CO для ЭССА создаёт сигнал постоянного тока, пропорциональный содержанию CO в воздухе контролируемой среды. Полученный сигнал поступает по экранированному двужильному кабелю на блок сигнализации.
Габаритные и установочные размеры преобразователя
1 - винт крепления съёмной крышки корпуса; 2 - съёмная крышка корпуса; 3 - электронная плата; 4 - клеммная колодка для подключения измерительного кабеля; 5 - резистор установки нуля; 6 - резистор установки чувствительности; 7 - монтажные отверстия диаметром 4,5 мм для крепления блока; 8 - электрохимический сенсор ECO-SURE (2E) (2112B3000).
Измерительный преобразователь оксида углерода размещается на заземлённых или изолированных от земли конструкциях, на которые не подано напряжение.
Рабочее положение преобразователя - любое. Преобразователь предназначен для монтажа на стену. Для этого на задней стенке прибора находятся четыре отверстия под крепление.
Измерительный преобразователь на CO рекомендуется размещать в месте измерения угарного газа на уровне дыхания человека - 1,5 - 1,7 метра от пола.
